随钻地质参数测量仪-智能钻探（数字钻探）

YZD12.8 矿用本安型随钻多参数测量仪

一、技术介绍：

   钻探是为了取得地下岩层的厚度、类别，为工程建设提供决策依据；同时，钻探是为了取得岩石和土层物理力学性质的数据,为工程设计提供依据。

   因此，钻探是岩土工程领域重要的勘探手段,如何快速、准确地超前获取岩土体力学参数是指导岩土工程安全施工的重要前提。工程中通过钻孔取芯进行单轴或三轴试验来获得岩体的强度特征，但无法广泛测试，更无法针对破碎岩层进行测试。

   间接的测试方法如钻孔声波、钻孔压水、钻孔弹性模量、跨孔CT等方法也能够了解钻孔周围岩体的力学特性；但这些原位测试手段都是通过间接的测试来了解岩土体的物理力性能，并存在周期长、成本高、测量滞后等问题，无法实现岩体力学参数的真正实时原位测试。

二、随钻测量参数、适用性及范围

  随钻测量参数：钻头钻压、扭矩、转速、冲击能量、振动频率和温度，钻孔角度和深度，钻进速度、钻井液压、跳卡钻次数和强度等参数。

  适用性：适用于任何一种钻机，不需任何改造。

  应用范围：钻孔孔径20～200mm，钻孔孔深：1～600m，岩石强度f系数：0.2～20，多灵敏度测量探头。

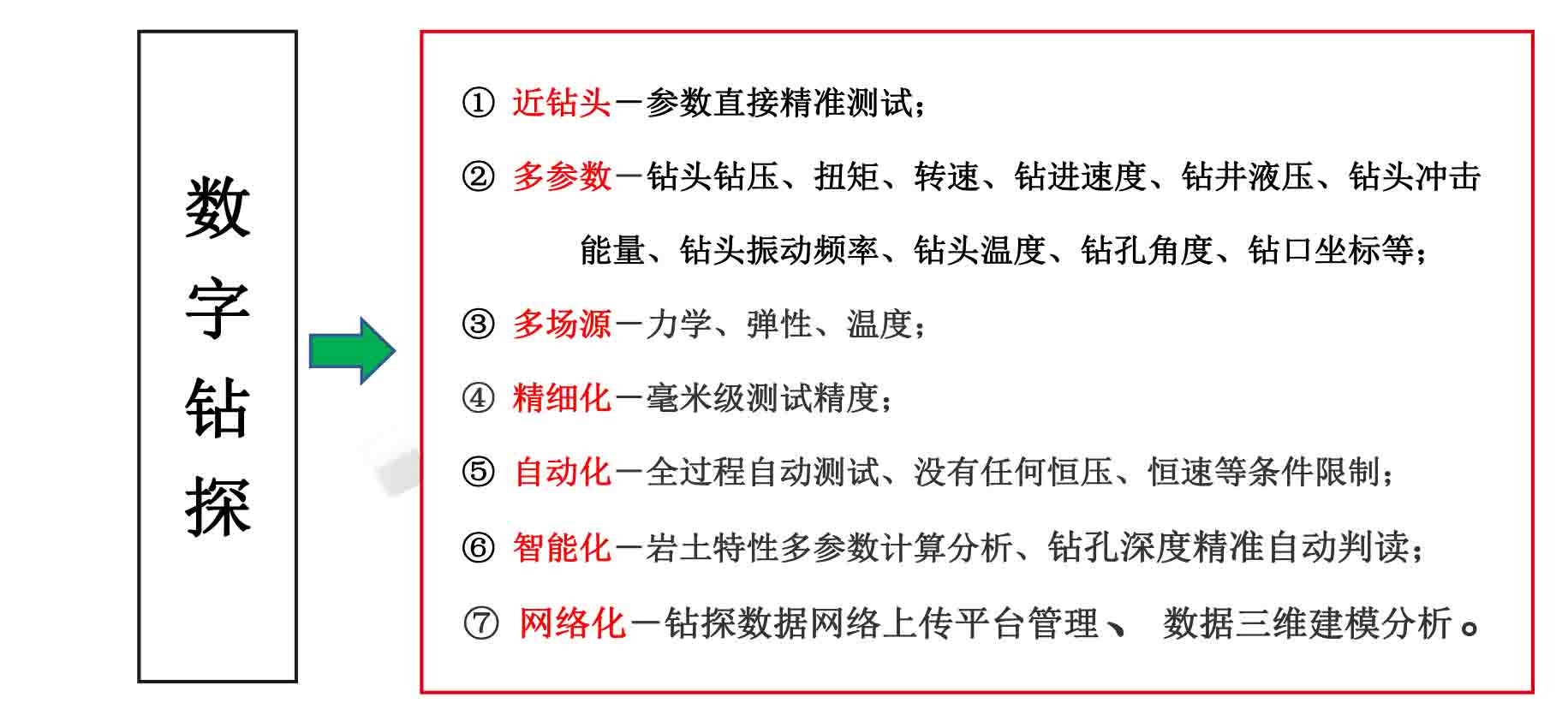

  数字钻探特性：

   ◆ 多参数－钻头钻压、扭矩、转速、钻进速度、钻井液压、钻头冲击；

   ◆ 能量、钻头振动频率、钻头温度、钻孔角度、钻口坐标等；

   ◆ 多场源－力学、弹性、温度；

   ◆ 精细化－毫米级测试精度；

   ◆ 自动化－全过程自动测试、没有任何恒压、恒速等条件限制；

   ◆ 智能化－岩土特性多参数计算分析、钻孔深度精准自动判读；

   ◆ 网络化－钻探数据网络上传平台管理、数据三维建模分析。

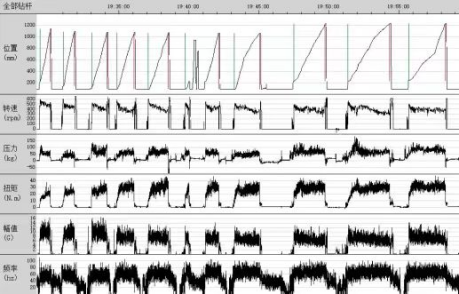

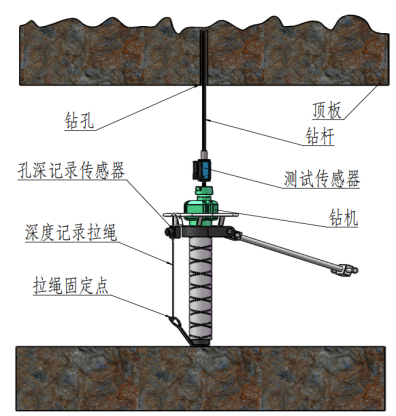

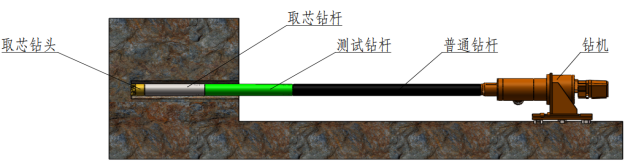

隧（巷）道围岩随钻地质参数测试图

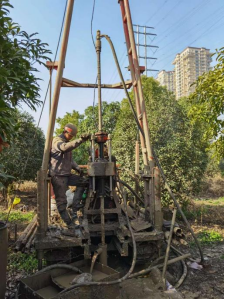

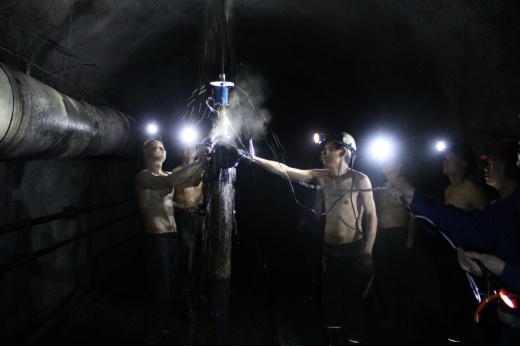

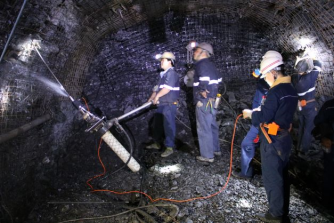

仪器现场测试图

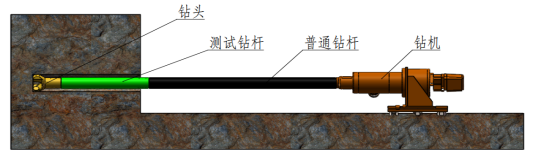

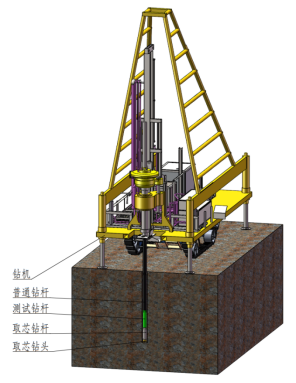

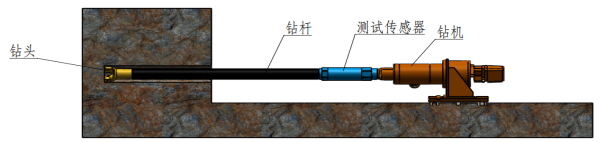

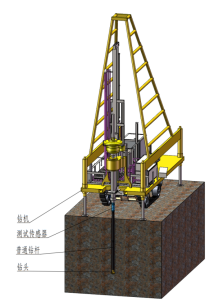

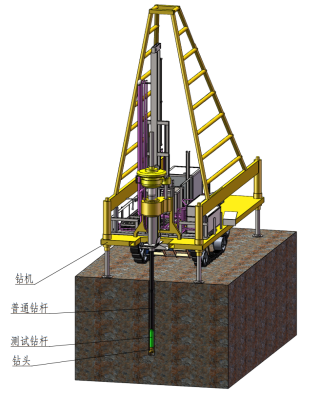

钻机随钻地质参数测试示意图

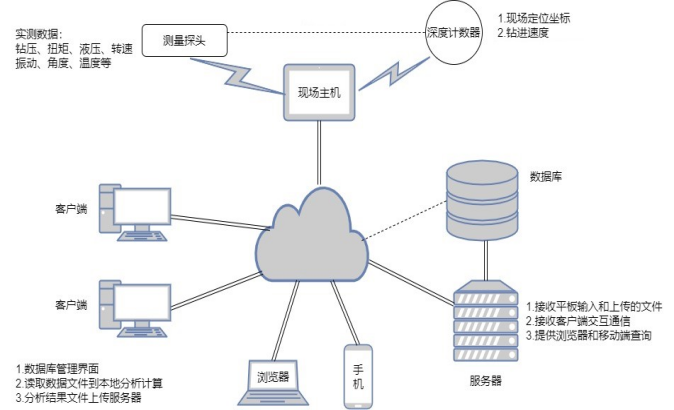

 数字钻探的数据分析及管理平台图

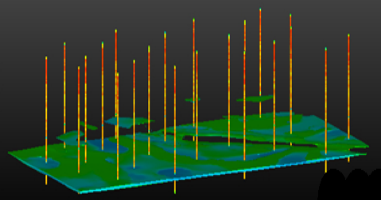

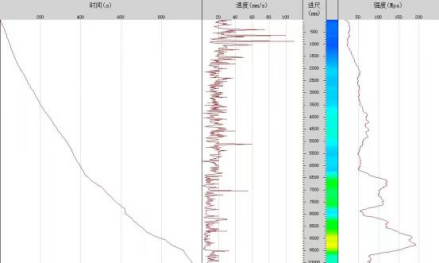

                                           数字钻探三维透视效果示意图             隧（巷）道围岩数字钻探某参数

                                                                               三维成像示意图
